MST-1116型图文显示器是迈思通公司推出的全新可燃气体报警显示设备，它用于燃气泄漏报警的管理与控制以及设备的图形化显示。它与迈恩通公司的可燃气体报警控制器、可燃气体探测器组成功能完备的图形化燃气泄漏报警系统。

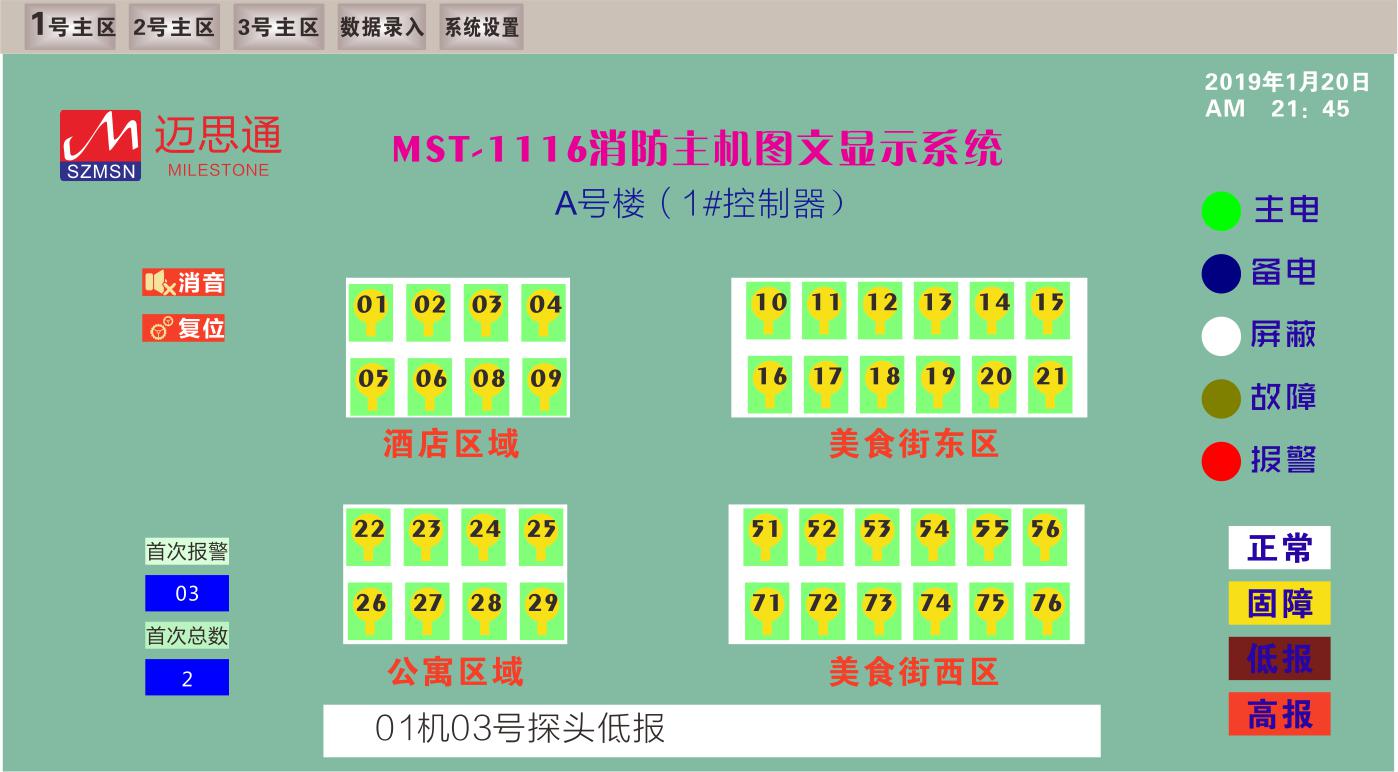

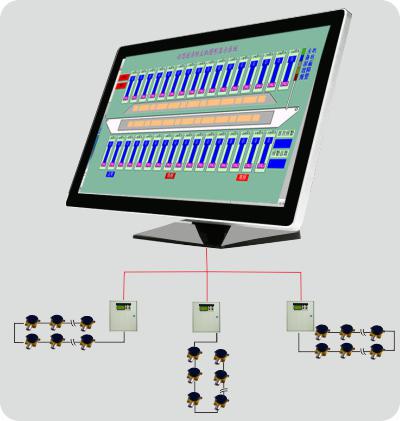

图文显示器主机为工控机，插在工控机上的接口板与控制器连接，工控机读取控制器信息并处理以图文形式直观显示；主机并且可以通过局域网、RS-232/RS-422等方式进行联网，接收、发送、显示设备的异常信息及主机信 息，从而实现了燃气泄漏报警的驱动图形、数据、业务等的联合运转。
基本参数
| 使用环境 | 温度：0℃～+40℃ 相对温度≤95%，不凝露 |
| 电源电压 | AC220V 50Hz 0.5A |
| 主机配置 | 内存： 512M 以上CPU : P41.8G以上 |
| 操作系统 | WinXp ( IE6.0以上） |
| 屏幕尺寸 | 21.5英寸 |
| 分辨率 | 1920 × 1080/60Hz |
| 触摸屏 | 电容式＋点触摸 |
| 网卡 | 内置千兆网卡 |
上位机属非防爆结构， 应固定安装在安全场所，真安装位置应选择在便于观察和维护之处，周围不应再影设备工作的强电磁场 （电机、变压器、动力电缆等） 。
工作原理
本机采用19时竟屏大屏幕一体工控机 （图川、RS-232 、RS-485信号方式通 信，并将接收到的控制器相应的信患传入到 CPU 中进行分析处理，并作出对应的文字 显示、声光信号及声音输出信号。
注意事顶
上位机与控制器之间的距菌小于15米 时，可直接用RS-232总线连接（如果有） 。上位机与控制器之间的距离大于15米 时，必须用RS232-RS485转换器连接。
