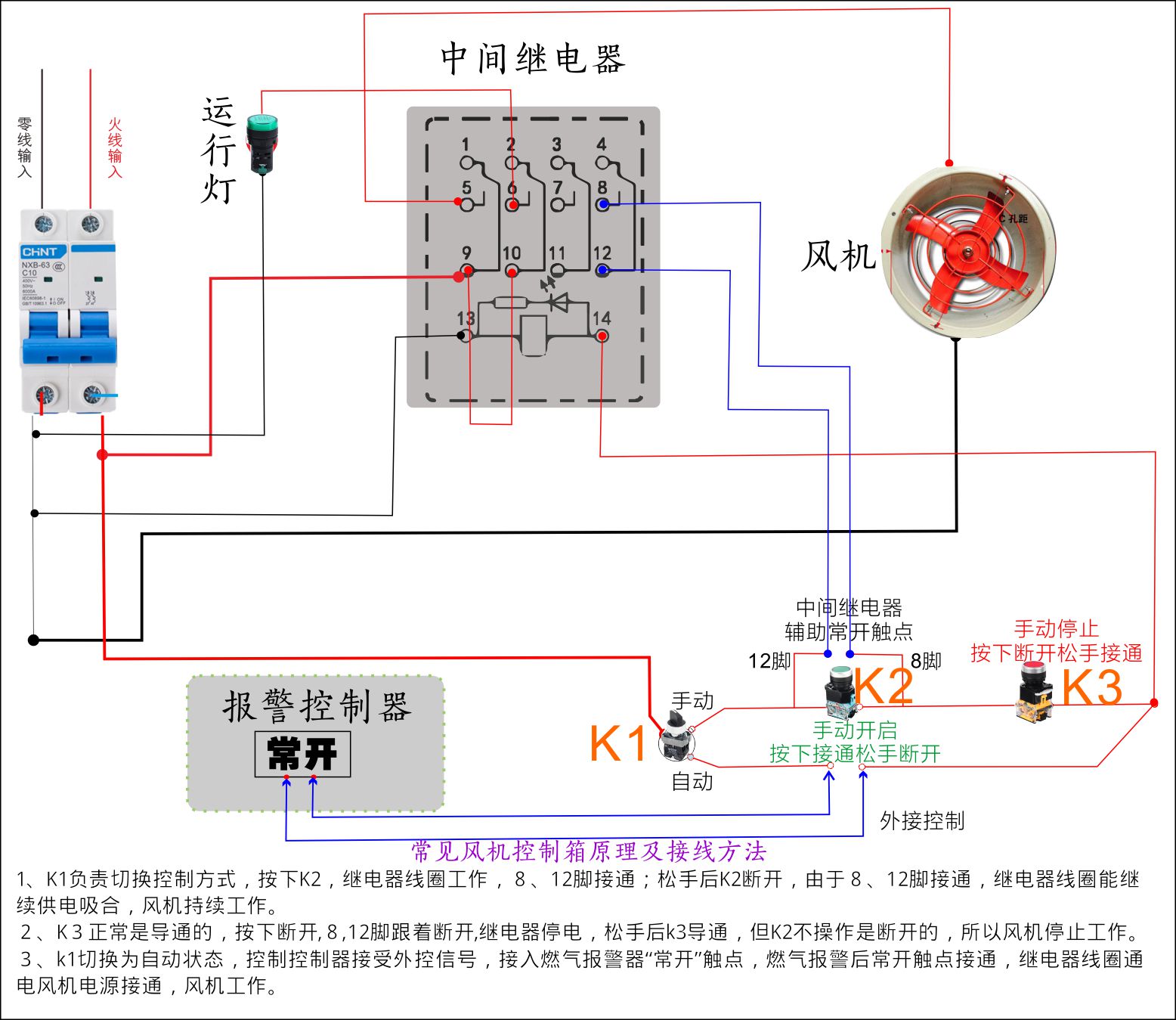

燃气报警控制器与常见风机控制箱连接

作者:       来源:       发布日期:2021-09-06

  • 1、K1负责切换控制方式,按下K2,继电器线圈工作,8、12脚接通;松手后K2断开,由于8、12脚接通,继电器线圈能继续供电吸合,风机持续工作。
  • 2、K3正常是导通的,按下断开,8,12脚跟着断开,继电器停电,松手后k3导通,但K2不操作是断开的,所以风机停止工作。
  • 3、k1切换为自动状态,控制控制器接受外控信号,接入燃气报警器“常开”触点,燃气报警后常开触点接通,继电器线圈通电风机电源接通,风机工作。
